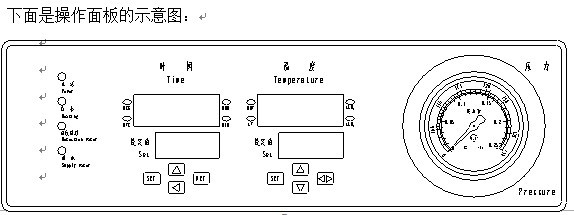

左边是一个压力表，工作时压力表指针指示器内的压力值，如果器内冷空气排尽指针指示的刻度外圈值是压力对应的参考温度值。
“温度”栏下有数码管、指示灯和轻触开关组成。
上排数码管为红色，显示的是实时器内温度，在操作二层以下菜单时，显示的是文件名。
下排数码管为绿色，显示的是设定灭菌保温值，在操作二层以下菜单时，显示的是文件名下的参数。
在上排数码管的两边各有两个指示灯。
左上方的指示灯是加热输出指示灯叫“OUT”灯，此灯为绿色，此灯亮表示温度控制电路有加热信号输出，初加热时此灯常亮，当温度接近设定温度时该灯会闪亮，加热信号间歇性输出。
左下方的指示灯是自整定信号灯，叫“AT”灯，当选择了“自整定”功能后，此灯会闪亮，该灯为黄色。
右上方的指示灯叫计时输出指示灯，用ALM
1表示，当器内温度到达计时启动点时，该灯亮。该灯为红色。
右下方的指示灯叫超温报警指示灯，用ALM
2表示，当测得的温度超过设定温度2℃时，该灯亮，该灯为红色。
温度栏的下部有四个操作温度内容的触摸开关，成菱形状排列。左边的叫设定/确认键，用“SET”表示。
上边的按键叫上调键，在设定操作和二层参数修改时将数字正向调整用。如果长按此键，可以进入温度控制的“自整定”状态。
下边的按键叫下调键，在设定操作和二层参数修改时将数字反向调整用。
右边的按键叫移位键，在设定操作和二层参数修改时移动可修改数位用。以上四个操作键的作用见下（三）操作章节中。
在温度栏的左边是“时间”栏，时间栏同样由数码管、指示灯和微动开关组成。
上排数码管为红色，显示的是计时累计时间，在操作二层以下菜单时，显示的是文件名。计时结束时“END”显示。
下排数码管为绿色，显示的是设定保温时间值，在操作二层以下菜单时，显示的是文件名下的参数。
在上排数码管的两边各有两个指示灯。
左上方的指示灯是计时开始指示灯叫“BEG”灯，此灯亮表示开始计时如果此时的温度波动超过了计时点，该灯会灭。
左下方的指示灯是计时结束信号灯，叫“OVE”灯，当累计时间达到设定时间，此灯会闪亮。
右上方的指示灯叫小时单位指示灯，用“HUO”表示，当选择计时单位选为小时后，该灯亮。该灯为红色。
右下方的指示灯叫分钟单位指示灯，用“MIN”表示，当选择计时单位为分钟后，该灯亮，该灯为红色。
温度栏的下部也有四个操作温度内容的触摸开关，成菱形装排列。左边的叫设定/确认键，用“SET”表示。
上边的按键叫修正键，在设定操作和二层参数修改时通过按动按钮，将数字正向调整用。
下边的按键叫移位键，在设定操作时移动可修改数位数值用。
右边的按键叫清零键，用“RET”表示，在已经开始计时后，若要重新从零开始计时，按该键可以清除已经累计的时间，计时将从零开始。
以上四个操作键的作用见下（三）操作章节中。
左边一列四个指示灯**上面的是电源指示灯，当运行开关打开后，此灯亮，此灯为绿色；第二个指示灯叫加热指示灯，当加热管处得电后该灯亮，表示加热管已经工作（电压正常、加热管完好），此灯为黄色；第三个灯叫水位检测灯，当桶内的液位低于设计**高水位时，此灯闪亮，仅表示在检测水位，灯为白色；第四个是缺水指示灯，当桶内的水位低于设计**低水位后，该灯也会闪亮，可以作为断水报警灯，为红色。
